ساختار کابل کنترل : راهنمای جامع اجزا عملکرد و کاربردها

کابل کنترل شریان های حیاتی سیستم های مدرن اتوماسیون و کنترل صنعتی هستند. این کابل ها وظیفه انتقال سیگنال های کنترل و فرمان را بین اجزای مختلف یک سیستم بر عهده دارند و عملکرد هماهنگ و دقیق تجهیزات را تضمین می کنند.
به زبان ساده کابل کنترل به عنوان مسیر ارتباطی برای انتقال دستورات کنترلی داده های حسگرها و سیگنال های آنالوگ یا دیجیتال در سیستم های مختلف به کار می رود.
اجزا و ساختار کابل کنترل بسیار مهم است و به طور مستقیم بر قیمت آن تأثیر می گذارند. برای مثال اگر هادی آن از جنس مس باشد قیمت کابل کنترل گران تر از زمانی است که هادی آن از جنس آلومینیومی باشد.
یا عایق روی هادی نیز در مدل های مختلفی وجود دارد که بر قیمت کابل کنترل تاثیر می گذارد برای مثال عایق پی وی سی ارزان تر از عایق پلی اتیلن می باشد پس در انتخاب و خرید کابل کنترل به این موارد توجه نمایید.
در این مقاله به بررسی دقیق ساختار کابل های کنترل اجزای اصلی تشکیل دهنده آن ها اصول عملکرد کاربردها در صنایع گوناگون استانداردهای بین المللی و نکات فنی مهم خواهیم پرداخت.

ساختار سیم و کابل برق

ساختار سیم و کابل برق شامل چندین جزء اصلی است که هر یک نقش حیاتی در انتقال ایمن و مؤثر برق دارند. هادی سیم که معمولاً از مس یا آلومینیوم ساخته می شود.
عایق که معمولاً از مواد پلاستیکی مانند PVC یا XLPE تولید می شود وظیفه جلوگیری از تماس هادی با یکدیگر و همچنین با محیط بیرونی را بر عهده دارد.
این عایق ها باعث ایمنی کاربر و جلوگیری از نشت برق می شوند. در برخی موارد کابل ها مانند کابل کنترل دارای شیلد نیز هستند. روکش نهایی نیز برای افزایش مقاومت کابل در برابر عوامل جوی و شیمیایی به کار می رود.

برای آگاهی از قیمت ها و انتخاب مناسب ترین گزینه بررسی لیست قیمت سیم و کابل برق مهم است. این لیست ها معمولاً شامل قیمت های مختلف بر اساس نوع اندازه و برند کابل ها هستند و به شما کمک می کنند تا تصمیم بهتری بگیرید. بعضی از کابل ها ساختار ساده تری دارند مانند سیم لاکی که در ادامه به ان می پردازیم.

ساختار سیم و لاکی

سیم لاکی از دو بخش اصلی تشکیل شده است:

• هادی: هادی سیم لاکی معمولاً از جنس مس یا آلومینیوم است و جریان الکتریکی از آن عبور می کند.
• عایق: عایق سیم لاکی یک لایه نازک از جنس لاک است که دور هادی را می پوشاند و از نشت جریان الکتریکی به بیرون جلوگیری می کند.

قیمت سیم لاکی بسته به نوع جنس اندازه و برند آن متفاوت است. در هنگام خرید سیم لاکی باید به نوع کاربرد جریان مورد نیاز و شرایط محیطی توجه کنید تا سیم مناسب را انتخاب کنید. همچنین باید از کیفیت سیم اطمینان حاصل کنید تا از بروز مشکلات احتمالی جلوگیری شود.

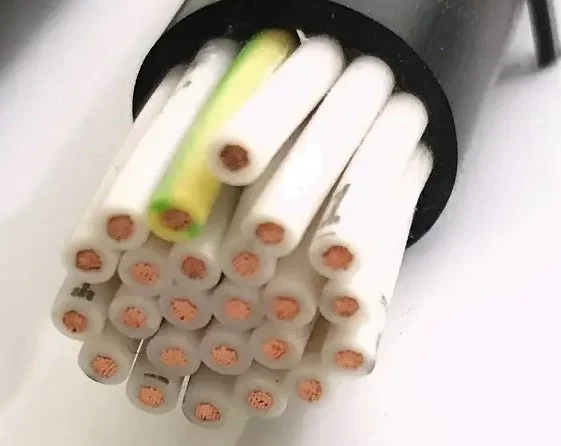

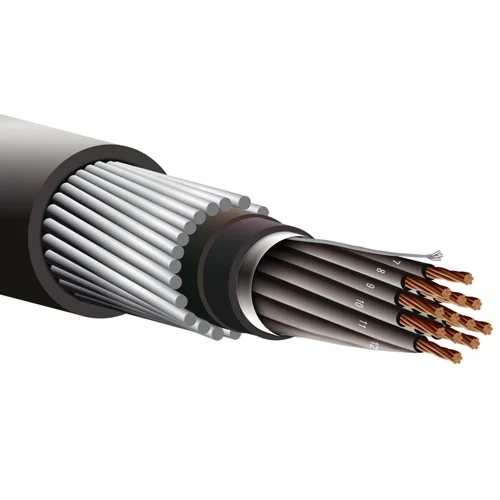

اجزای اصلی کابل کنترل

یک کابل کنترل استاندارد از چندین جزء کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد و کارایی کابل ایفا می کنند. درک این اجزا و وظایف آن ها برای انتخاب و استفاده صحیح از کابل های کنترل ضروری است.

هادی (Conductor)

هادی هسته اصلی کابل کنترل است و وظیفه انتقال جریان الکتریکی و سیگنال های کنترلی را بر عهده دارد. جنس هادی معمولاً از مس یا آلومینیوم انتخاب می شود. مس به دلیل رسانایی الکتریکی بالا و مقاومت مکانیکی مناسب انتخاب رایج تری برای کابل های کنترل است. آلومینیوم نیز به دلیل وزن سبک تر و هزینه کمتر در برخی کاربردها مورد استفاده قرار می گیرد. هادی ها در کابل های کنترل معمولاً به صورت رشته ای (stranded) ساخته می شوند.

عایق (Insulation)

عایق نقش مهمی در ایمنی و عملکرد صحیح کابل کنترل دارد. مواد مختلفی برای عایق کابل های کنترل استفاده می شوند که هر کدام ویژگی های خاص خود را دارند. برخی از رایج ترین مواد عایق عبارتند از :

• PVC (پلی وینیل کلراید) : PVC به دلیل هزینه پایین انعطاف پذیری خوب و مقاومت در برابر رطوبت یکی از پرکاربردترین مواد عایق در کابل های کنترل است. با این حال PVC در دماهای بالا و محیط های با حرارت زیاد عملکرد محدودی دارد.
• XLPE (پلی اتیلن کراس لینک شده) : XLPE نسبت به PVC مقاومت حرارتی بالاتری دارد و در دماهای بالاتر عملکرد بهتری از خود نشان می دهد. همچنین XLPE دارای خواص الکتریکی بهتر و طول عمر طولانی تر است.
• لاستیک EPDM (اتیلن پروپیلن دی ان مونومر) : EPDM دارای انعطاف پذیری بسیار بالا مقاومت عالی در برابر حرارت و سرما و مقاومت شیمیایی خوب است. این ماده عایق برای کاربردهایی که نیاز به انعطاف پذیری زیاد و تحمل شرایط محیطی سخت دارند مناسب است.
• سیلیکون رابر (Silicone Rubber) : سیلیکون رابر مقاومت حرارتی بسیار بالایی دارد و می تواند در دماهای بسیار بالا و پایین به خوبی عمل کند. همچنین دارای انعطاف پذیری عالی و مقاومت در برابر مواد شیمیایی است. این ماده عایق برای کاربردهای خاص در دماهای بسیار بالا یا پایین و محیط های شیمیایی خشن مورد استفاده قرار می گیرد.

فیلر و روکش میانی (Filler & Binder)

فیلر و روکش میانی اجزای اختیاری در ساختار کابل کنترل هستند اما نقش مهمی در حفظ شکل دایره ای کابل و افزایش استحکام مکانیکی آن ایفا می کنند. فیلرها معمولاً از مواد غیررسانا مانند نخ های پرکننده یا مواد پلاستیکی ساخته می شوند و فضاهای خالی بین رشته های عایق شده را پر می کنند.

روکش میانی (Binder) نواری است که به دور رشته های عایق شده و فیلرها پیچیده می شود و آن ها را در کنار هم نگه می دارد. روکش میانی معمولاً از مواد پلاستیکی یا پارچه ای ساخته می شود و به یکپارچگی ساختار کابل کمک می کند.

شیلد (Shield)

شیلد لایه ای رسانا است که به دور رشته های عایق شده یا روکش میانی کابل کنترل پیچیده می شود و وظیفه محافظت از سیگنال های کنترلی در برابر نویز و تداخلات الکترومغناطیسی (EMI) را بر عهده دارد. شیلد معمولاً از فویل آلومینیومی بافت مسی یا ترکیبی از هر دو ساخته می شود.

شیلد فویلی (Foil Shield) پوشش کاملی را فراهم می کند و در برابر تداخلات فرکانس بالا بسیار مؤثر است. شیلد بافت مسی (Braided Shield) انعطاف پذیری بیشتری دارد و در برابر تداخلات فرکانس پایین و تخلیه الکترواستاتیکی (ESD) عملکرد بهتری ارائه می دهد.
استفاده از کابل های کنترل شیلددار در محیط های صنعتی با موتورهای الکتریکی بزرگ درایورهای فرکانس متغیر (VFD) و سایر منابع نویز الکترومغناطیسی برای حفظ کیفیت سیگنال و جلوگیری از اختلال در عملکرد سیستم کنترل بسیار مهم است.

روکش نهایی (Jacket/Sheath)

روکش نهایی یا غلاف بیرونی بیرونی ترین لایه کابل کنترل است و وظیفه محافظت از اجزای داخلی کابل در برابر عوامل محیطی و آسیب های مکانیکی را بر عهده دارد.
روکش نهایی باید در برابر رطوبت مواد شیمیایی روغن ها سایش ضربه اشعه UV و شرایط آب و هوایی مختلف مقاوم باشد. مواد مختلفی برای روکش نهایی کابل های کنترل استفاده می شوند که رایج ترین آن ها عبارتند از :

• PVC (پلی وینیل کلراید) : PVC به دلیل هزینه پایین انعطاف پذیری خوب و مقاومت در برابر رطوبت و مواد شیمیایی یکی از پرکاربردترین مواد روکش نهایی در کابل های کنترل است.
• PUR (پلی اورتان) : PUR نسبت به PVC مقاومت سایشی بسیار بالاتری دارد و در برابر روغن ها و مواد شیمیایی نیز مقاوم تر است. همچنین PUR دارای انعطاف پذیری خوب در دماهای پایین است. این ماده روکش نهایی برای کاربردهایی که نیاز به مقاومت سایشی بالا و انعطاف پذیری در شرایط سخت دارند مناسب است.
• CPE (پلی اتیلن کلرینه شده) : CPE دارای مقاومت عالی در برابر اشعه UV روغن ها مواد شیمیایی و شرایط آب و هوایی سخت است. این ماده روکش نهایی برای کاربردهای بیرونی (Outdoor) و محیط های صنعتی خشن مناسب است.
• LSZH (هالوژن فری کم دود) : LSZH مواد بدون هالوژن هستند که در هنگام سوختن دود کم و گازهای سمی بسیار کمی تولید می کنند. استفاده از کابل های کنترل با روکش LSZH در مکان های عمومی ساختمان های بلندمرتبه و محیط هایی که ایمنی در برابر آتش سوزی اهمیت بالایی دارد توصیه می شود.

انتخاب نوع روکش نهایی مناسب به شرایط محیطی و نوع کاربرد کابل کنترل بستگی دارد.

اصول عملکرد کابل کنترل

کابل کنترل بر اساس اصول هدایت الکتریکی و انتقال سیگنال الکتریکی عمل می کند. سیگنال های کنترلی که می توانند به صورت آنالوگ (مانند ولتاژ یا جریان متغیر) یا دیجیتال (مانند پالس های الکتریکی) باشند از طریق هادی های کابل منتقل می شوند. عایق اطراف هادی ها از نشت جریان و اتصال کوتاه جلوگیری می کند و شیلد در صورت وجود از سیگنال ها در برابر نویز و تداخلات الکترومغناطیسی محافظت می کند.

ولتاژ نامی و جریان نامی کابل کنترل حداکثر ولتاژ و جریانی را نشان می دهند که کابل می تواند به طور ایمن و مداوم تحمل کند. انتخاب کابل کنترل با ولتاژ و جریان نامی مناسب برای جلوگیری از آسیب به کابل و تجهیزات متصل به آن و تضمین عملکرد ایمن و قابل اعتماد سیستم بسیار مهم است.

کاربردهای کابل کنترل در صنایع مختلف

کابل های کنترل در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند. تنوع ساختاری و مشخصات فنی کابل های کنترل آن ها را برای نیازهای مختلف صنعتی مناسب می سازد. در اینجا به برخی از کاربردهای کلیدی کابل های کنترل در صنایع مختلف اشاره می کنیم :

• صنعت اتوماسیون و رباتیک : کابل های کنترل نقش حیاتی در اتصال سنسورها عملگرها موتورها و سیستم های کنترل رباتیک ایفا می کنند. در خطوط تولید اتوماتیک کابل های کنترل وظیفه انتقال سیگنال های کنترلی برای کنترل حرکت ربات ها نوار نقاله ها ماشین آلات CNC و سایر تجهیزات اتوماسیون صنعتی را بر عهده دارند. انعطاف پذیری و مقاومت در برابر خمش و سایش از ویژگی های مهم کابل های کنترل مورد استفاده در این صنعت است.
• صنعت نفت گاز و پتروشیمی : در صنایع نفت گاز و پتروشیمی کابل های کنترل برای انتقال سیگنال های کنترلی و داده های ابزار دقیق در محیط های خشن و خطرناک مورد استفاده قرار می گیرند. این کابل ها باید در برابر مواد شیمیایی خورنده روغن ها رطوبت و دماهای شدید مقاوم باشند. همچنین در برخی مناطق خطرناک استفاده از کابل های کنترل ضد انفجار (Explosion-proof) ضروری است. کابل های کنترل در این صنایع برای کنترل فرآیندهای پالایشگاهی پمپ ها شیرآلات سیستم های ایمنی و آتش نشانی کاربرد دارند.
• صنعت نیروگاهی : در نیروگاه های تولید برق (حرارتی هسته ای بادی و خورشیدی) کابل های کنترل برای کنترل و نظارت بر عملکرد توربین ها ژنراتورها ترانسفورماتورها سیستم های توزیع برق و تجهیزات ایمنی به کار می روند. قابلیت اطمینان بالا و مقاومت در برابر شرایط محیطی سخت از ویژگی های کلیدی کابل های کنترل مورد استفاده در این صنعت است. کابل های کنترل در نیروگاه ها برای انتقال سیگنال های کنترلی سیستم های SCADA PLC و DCS استفاده می شوند.
• صنعت حمل و نقل ریلی : در صنعت حمل و نقل ریلی کابل های کنترل برای سیستم های سیگنالینگ راه آهن سیستم های کنترل قطار سیستم های روشنایی و تهویه مطبوع واگن ها استفاده می شوند. کابل های کنترل مورد استفاده در این صنعت باید مقاومت مکانیکی بالا انعطاف پذیری خوب و مقاومت در برابر ارتعاشات و شرایط آب و هوایی مختلف را داشته باشند.
• صنعت ساختمان و اتوماسیون ساختمان : در ساختمان های تجاری و مسکونی مدرن کابل های کنترل برای سیستم های اتوماسیون ساختمان (BMS) سیستم های HVAC (گرمایش تهویه و تهویه مطبوع) سیستم های روشنایی هوشمند سیستم های امنیتی و اعلام حریق کاربرد دارند. کابل های کنترل LSZH (هالوژن فری کم دود) به دلیل ایمنی بیشتر در برابر آتش سوزی در این صنعت به طور فزاینده ای مورد استفاده قرار می گیرند.

استانداردهای بین المللی کابل کنترل

کابل های کنترل باید مطابق با استانداردهای بین المللی معتبر تولید و تست شوند تا ایمنی کیفیت و عملکرد قابل اعتماد آن ها تضمین شود. برخی از مهم ترین استانداردهای بین المللی مرتبط با کابل های کنترل عبارتند از :

• IEC ۶۰۲۲۷ : استانداردی بین المللی برای کابل های PVC عایق و روکش دار برای ولتاژ نامی تا ۴۵۰/۷۵۰ ولت. این استاندارد مشخصات فنی روش های تست و الزامات ایمنی کابل های PVC را تعیین می کند.
• IEC ۶۰۵۰۲ : استانداردی بین المللی برای کابل های XLPE عایق و روکش دار برای ولتاژ نامی از ۱ کیلوولت تا ۳۰ کیلوولت. این استاندارد مشخصات فنی روش های تست و الزامات ایمنی کابل های XLPE را تعیین می کند.
• VDE ۰۲۵۰ : استاندارد آلمانی برای کابل های کنترل و سیگنال با ولتاژ نامی تا ۵۰۰ ولت. این استاندارد مشخصات فنی روش های تست و الزامات ایمنی کابل های کنترل را تعیین می کند و به طور گسترده در اروپا مورد استفاده قرار می گیرد.
• UL ۷۵۸ : استاندارد آمریکایی برای سیم و کابل های دستگاه (Appliance Wiring Material – AWM). این استاندارد مشخصات فنی روش های تست و الزامات ایمنی کابل های مورد استفاده در تجهیزات الکتریکی و الکترونیکی را تعیین می کند و در آمریکای شمالی مورد استفاده قرار می گیرد.

رعایت این استانداردها توسط تولیدکنندگان کابل کنترل به انتخاب کابل مناسب و ایمن برای کاربردهای مختلف کمک می کند.

تکنولوژی های پیشرفته در کابل های کنترل

صنعت کابل کنترل به طور مداوم در حال پیشرفت و نوآوری است. تکنولوژی های پیشرفته ای در طراحی و ساخت کابل های کنترل به کار گرفته می شوند تا عملکرد قابلیت اطمینان و طول عمر آن ها را بهبود بخشند. برخی از این تکنولوژی های پیشرفته عبارتند از :

• کابل های کنترل انعطاف پذیر (Flexible Control Cables) : این کابل ها با استفاده از هادی های رشته ای بسیار نازک و عایق های ویژه طراحی می شوند تا انعطاف پذیری بسیار بالایی داشته باشند و بتوانند میلیون ها بار خمش و پیچش را تحمل کنند. کابل های کنترل انعطاف پذیر برای کاربردهایی مانند بازوهای رباتیک زنجیرهای انرژی و تجهیزات متحرک که نیاز به حرکت مداوم کابل دارند ایده آل هستند.
• کابل های کنترل مقاوم در برابر مواد شیمیایی (Chemical Resistant Control Cables) : این کابل ها با استفاده از روکش های خاص از جنس PUR CPE یا مواد پلیمری مقاوم در برابر مواد شیمیایی طراحی می شوند تا در محیط های صنعتی که در معرض مواد شیمیایی خورنده روغن ها و حلال ها قرار دارند عملکرد قابل اعتمادی داشته باشند.
• کابل های کنترل دیتا (Data Control Cables) : با گسترش استفاده از شبکه های صنعتی و پروتکل های ارتباطی دیجیتال کابل های کنترل دیتا برای انتقال داده های کنترلی با سرعت بالا و پهنای باند وسیع طراحی شده اند. این کابل ها معمولاً از زوج های به هم تابیده (Twisted Pair) و شیلد قوی برای حفظ کیفیت سیگنال و جلوگیری از تداخلات الکترومغناطیسی استفاده می کنند.
• کابل های کنترل هوشمند (Smart Control Cables) : این کابل ها با ادغام سنسورها و سیستم های مانیتورینگ در ساختار کابل قابلیت پایش وضعیت کابل دما تنش و سایر پارامترهای مهم را فراهم می کنند. اطلاعات جمع آوری شده توسط سنسورها می تواند برای تشخیص زودهنگام خرابی کابل برنامه ریزی تعمیر و نگهداری پیشگیرانه و بهبود عملکرد سیستم کنترل مورد استفاده قرار گیرد.

پارامترهای مهم در انتخاب و نصب کابل کنترل

انتخاب و نصب صحیح کابل کنترل برای عملکرد ایمن و قابل اعتماد سیستم کنترل بسیار حائز اهمیت است. در اینجا به برخی از نکات فنی مهم در این زمینه اشاره می کنیم :

• انتخاب ولتاژ و جریان نامی مناسب : ولتاژ و جریان نامی کابل کنترل باید متناسب با ولتاژ و جریان کاری سیستم باشد. انتخاب کابل با ولتاژ و جریان نامی کمتر از نیاز سیستم می تواند منجر به گرمای بیش از حد کابل افت ولتاژ و آسیب به کابل و تجهیزات شود.
• در نظر گرفتن شرایط محیطی : شرایط محیطی محل نصب کابل مانند دما رطوبت مواد شیمیایی اشعه UV و احتمال آسیب های مکانیکی باید در انتخاب نوع کابل کنترل در نظر گرفته شود. برای مثال در محیط های با دمای بالا باید از کابل های کنترل با عایق و روکش مقاوم در برابر حرارت استفاده شود.
• محاسبه افت ولتاژ : افت ولتاژ در کابل های کنترل به ویژه در مسافت های طولانی می تواند بر عملکرد صحیح سیستم کنترل تأثیر بگذارد. باید افت ولتاژ کابل را محاسبه کرده و در صورت نیاز از کابل با سطح مقطع هادی بزرگتر استفاده کرد.
• رعایت شعاع خمش مجاز : کابل های کنترل دارای شعاع خمش مجاز هستند که نباید در هنگام نصب و کابل کشی از آن تجاوز کرد. خمش بیش از حد مجاز کابل می تواند منجر به آسیب به عایق و هادی ها و کاهش طول عمر کابل شود.
• اجرای صحیح اتصال زمین شیلد : در صورت استفاده از کابل کنترل شیلددار اتصال زمین شیلد باید به درستی و مطابق با استانداردهای مربوطه انجام شود تا عملکرد مؤثر شیلد در برابر تداخلات الکترومغناطیسی تضمین گردد.

نتیجه گیری

کابل های کنترل اجزای اساسی سیستم های اتوماسیون و کنترل صنعتی هستند و نقش حیاتی در عملکرد صحیح و ایمن این سیستم ها ایفا می کنند.
درک ساختار اجزا اصول عملکرد و کاربردهای کابل های کنترل برای مهندسان و تکنسین های فعال در صنایع مختلف امری ضروری است. انتخاب و نصب صحیح کابل کنترل با توجه به شرایط محیطی الزامات فنی و استانداردهای مربوطه به بهبود عملکرد افزایش قابلیت اطمینان و کاهش هزینه های نگهداری سیستم های کنترل کمک می کند.
با پیشرفت تکنولوژی کابل های کنترل نیز به سمت انعطاف پذیری بیشتر مقاومت بالاتر در برابر شرایط محیطی سخت و هوشمندسازی پیش می روند و نقش آن ها در سیستم های صنعتی و ساختمانی مدرن روز به روز پررنگ تر می شود.

پرسش و پاسخ متداول

۱. تفاوت اصلی بین کابل کنترل و کابل برق چیست؟

کابل کنترل برای انتقال سیگنال های کنترلی و داده های ابزار دقیق با جریان و ولتاژ پایین طراحی شده است در حالی که کابل برق برای انتقال توان الکتریکی با جریان و ولتاژ بالا به کار می رود.
کابل های کنترل معمولاً دارای تعداد رشته های بیشتر و سطح مقطع هادی کوچکتر نسبت به کابل های برق هستند. همچنین کابل های کنترل اغلب دارای شیلد برای محافظت از سیگنال ها در برابر نویز هستند که در کابل های برق معمولاً وجود ندارد.

۲. چگونه می توان کابل کنترل مناسب برای یک کاربرد خاص را انتخاب کرد؟

برای انتخاب کابل کنترل مناسب باید به عوامل مختلفی از جمله ولتاژ و جریان کاری سیستم شرایط محیطی (دما رطوبت مواد شیمیایی) نیاز به انعطاف پذیری مسافت کابل کشی وجود تداخلات الکترومغناطیسی و استانداردهای مربوطه توجه کرد.
با بررسی دقیق این عوامل و مشورت با متخصصان کابل می توان کابل کنترل مناسب را انتخاب نمود.

۳. آیا استفاده از کابل کنترل شیلددار همیشه ضروری است؟

استفاده از کابل کنترل شیلددار همیشه ضروری نیست اما در محیط هایی که نویز و تداخلات الکترومغناطیسی وجود دارد بسیار توصیه می شود. محیط های صنعتی با موتورهای الکتریکی بزرگ درایورهای فرکانس متغیر (VFD) و تجهیزات جوشکاری از جمله مواردی هستند که استفاده از کابل کنترل شیلددار در آن ها ضروری است.
در محیط های با نویز کم ممکن است استفاده از کابل های کنترل بدون شیلد کافی باشد.
