پی ال سی چیست؟

آخرین به روز رسانی: 7 دی 3

4 خواندن این مطلب 5 دقیقه زمان میبرد

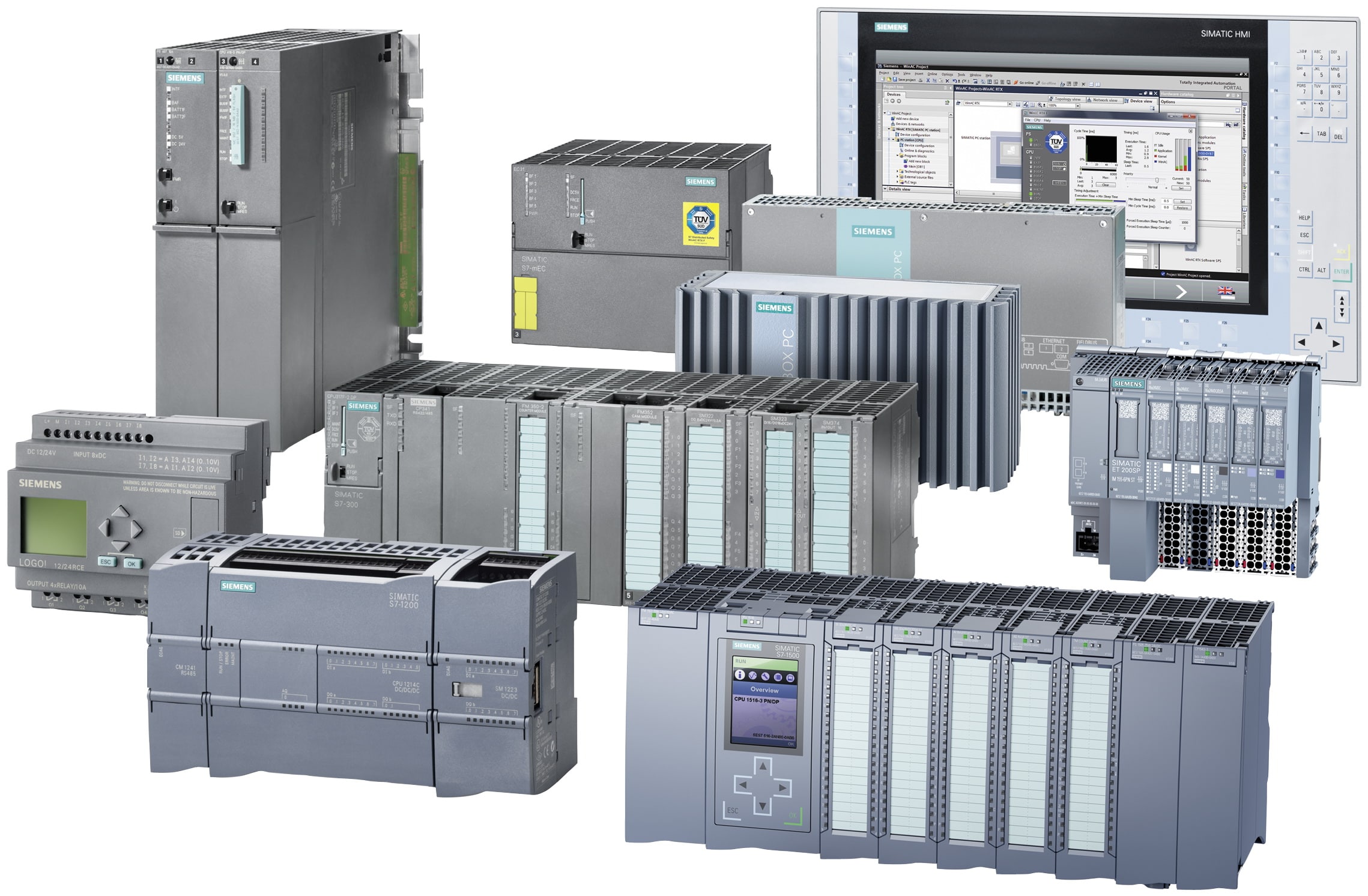

پی ال سی (PLC) که مخفف عبارت Programmable Logic Controller به معنای کنترل کننده منطقی برنامه پذیر است یک دستگاه دیجیتال صنعتی است که برای کنترل و اتوماسیون فرآیندها در محیط های صنعتی طراحی شده است. پی ال سی ها به دلیل دقت سرعت و قابلیت برنامه ریزی بالا نقشی حیاتی در بهینه سازی فرآیندهای تولیدی و کنترلی دارند. این دستگاه ها قابلیت کنترل تجهیزات مختلف جمع آوری داده ها و برقراری ارتباط با سیستم های دیگر را دارند.

در این مقاله به تعریف پی ال سی نحوه عملکرد اجزا مزایا و معایب و کاربردهای گسترده آن خواهیم پرداخت.

1. تعریف پی ال سی

پی ال سی یک کامپیوتر صنعتی است که برای اجرای برنامه های کنترلی در محیط های صنعتی طراحی شده است. این دستگاه می تواند ورودی ها را از سنسورها و دستگاه های مختلف دریافت کرده و براساس منطق برنامه ریزی شده خروجی های مناسبی را به تجهیزات و دستگاه ها ارسال کند.

پی ال سی ها در ابتدا برای جایگزینی سیستم های رله ای پیچیده طراحی شدند و امروزه به عنوان یکی از اصلی ترین اجزای اتوماسیون صنعتی شناخته می شوند.

2. اجزای اصلی پی ال سی

2.1. واحد پردازش مرکزی (CPU)

واحد پردازش مرکزی مغز اصلی پی ال سی است. این بخش وظیفه اجرای برنامه ها پردازش داده ها و کنترل ورودی ها و خروجی ها را برعهده دارد. CPU بر اساس دستورات برنامه ریزی شده سیگنال های ورودی را تحلیل کرده و خروجی های لازم را تولید می کند.

2.2. ماژول ورودی/خروجی (I/O Modules)

این ماژول ها واسطه بین پی ال سی و دستگاه های خارجی هستند:

ماژول ورودی: سیگنال ها را از سنسورها و سوئیچ ها دریافت می کند.
ماژول خروجی: فرمان های کنترلی را به موتورها شیرها و دستگاه های دیگر ارسال می کند.

2.3. حافظه (Memory)

حافظه پی ال سی برای ذخیره برنامه ها داده های پردازش شده و تنظیمات دستگاه استفاده می شود. این حافظه به دو دسته تقسیم می شود:

RAM: برای داده های موقتی و اجرای برنامه
ROM: برای ذخیره برنامه های دائمی

2.4. منبع تغذیه (Power Supply)

منبع تغذیه ولتاژ مورد نیاز برای عملکرد پی ال سی را تأمین می کند. بیشتر پی ال سی ها با ولتاژ 24 ولت DC یا 220 ولت AC کار می کنند.

2.5. واسط های ارتباطی (Communication Ports)

پی ال سی ها از پورت های ارتباطی مانند RS-232 RS-485 یا اترنت برای اتصال به سایر دستگاه ها و سیستم ها استفاده می کنند.

3. نحوه عملکرد پی ال سی

عملکرد پی ال سی در چهار مرحله اصلی خلاصه می شود:

3.1. دریافت داده ها (Input)

پی ال سی داده های دریافتی را از سنسورها سوئیچ ها و دستگاه های ورودی دیگر دریافت می کند. این داده ها می توانند به صورت دیجیتال یا آنالوگ باشند.

3.2. پردازش (Processing)

پس از دریافت داده ها CPU آن ها را بر اساس برنامه تعریف شده پردازش می کند. این برنامه ها معمولاً به زبان های برنامه نویسی مانند Ladder Diagram یا Function Block Diagram نوشته می شوند.

3.3. ارسال خروجی ها (Output)

نتایج پردازش به ماژول های خروجی ارسال می شود تا دستگاه های کنترلی مانند موتورها شیرهای برقی یا روشنایی صنعتی را فعال کنند.

3.4. ذخیره و گزارش دهی (Storage and Reporting)

پی ال سی می تواند داده های مربوط به فرآیندها را ذخیره و به سیستم های مدیریتی گزارش کند.

4. مزایای پی ال سی

4.1. قابلیت برنامه ریزی

یکی از بزرگ ترین مزایای پی ال سی قابلیت تغییر و به روزرسانی برنامه ها بدون نیاز به تغییر سخت افزار است. این ویژگی انعطاف پذیری بالایی را برای سیستم های صنعتی فراهم می کند.

4.2. پایداری و قابلیت اطمینان

پی ال سی ها برای کار در شرایط سخت صنعتی از جمله دماهای بالا ارتعاشات و نویزهای الکتریکی طراحی شده اند.

4.3. اندازه گیری و کنترل دقیق

این دستگاه ها می توانند مقادیر دقیق داده ها را اندازه گیری و با دقت بالا تجهیزات را کنترل کنند.

4.4. ارتباط با سیستم های دیگر

پی ال سی ها می توانند به راحتی با سایر تجهیزات و سیستم های مدیریت تولید (MES) یا کنترل نظارتی (SCADA) ارتباط برقرار کنند.

4.5. کاهش هزینه ها

استفاده از پی ال سی ها باعث کاهش نیاز به سیم کشی پیچیده و کاهش هزینه های تعمیر و نگهداری می شود.

5. معایب پی ال سی

با وجود مزایای زیاد پی ال سی ها نیز محدودیت هایی دارند:

5.1. هزینه اولیه بالا

خرید و راه اندازی پی ال سی ها ممکن است در ابتدا هزینه بر باشد به خصوص برای پروژه های کوچک.

5.2. نیاز به تخصص

برنامه ریزی و نگهداری پی ال سی ها نیاز به دانش فنی و تخصص دارد.

5.3. محدودیت در گسترش

برخی از مدل های پی ال سی ممکن است برای پروژه های بسیار بزرگ مناسب نباشند و نیاز به سیستم های پیچیده تر باشد.

6. کاربردهای پی ال سی

پی ال سی ها به دلیل انعطاف پذیری و قابلیت های بالا در بسیاری از صنایع و فرآیندها استفاده می شوند:

6.1. صنایع تولیدی

کنترل خطوط تولید
مونتاژ خودکار قطعات
نظارت بر ماشین آلات

6.2. صنایع نفت و گاز

نظارت بر جریان و فشار
کنترل فرآیندهای پالایشگاهی
سیستم های هشداردهنده

6.3. صنایع غذایی و دارویی

کنترل دما و فشار در خطوط تولید
بسته بندی اتوماتیک محصولات
نظارت بر بهداشت و کیفیت

6.4. سیستم های حمل و نقل

کنترل آسانسورها
نظارت بر سیستم های حمل و نقل ریلی
مدیریت ترافیک

6.5. سیستم های انرژی و نیروگاه ها

نظارت بر تولید برق
کنترل سیستم های خنک کننده
بهینه سازی مصرف انرژی

7. تفاوت پی ال سی با رله های سنتی

قبل از معرفی پی ال سی ها سیستم های کنترل صنعتی عمدتاً بر اساس رله ها طراحی می شدند. تفاوت های اصلی پی ال سی و رله های سنتی عبارتند از:

پیچیدگی سیم کشی: پی ال سی ها نیاز به سیم کشی کمتری دارند.
انعطاف پذیری: پی ال سی ها به راحتی قابل برنامه ریزی مجدد هستند.
اندازه: پی ال سی ها به فضای کمتری نیاز دارند.
هزینه نگهداری: پی ال سی ها هزینه های نگهداری کمتری دارند.

8. زبان های برنامه نویسی پی ال سی

پی ال سی ها از زبان های برنامه نویسی خاصی استفاده می کنند که مهم ترین آن ها عبارتند از:

Ladder Diagram (LD): شبیه به نقشه های سیم کشی
Function Block Diagram (FBD): مبتنی بر بلوک های گرافیکی
Structured Text (ST): زبان برنامه نویسی متنی و شبیه به زبان های برنامه نویسی سنتی
Instruction List (IL): دستورات خطی و ساده
Sequential Function Chart (SFC): برای فرآیندهای متوالی

نتیجه گیری

پی ال سی ها به عنوان یکی از ابزارهای کلیدی در اتوماسیون صنعتی امکان کنترل دقیق و بهینه سازی فرآیندها را فراهم می کنند. این دستگاه ها به دلیل انعطاف پذیری دقت بالا و قابلیت اطمینان در صنایع مختلف مورد استفاده قرار می گیرند. با انتخاب و برنامه ریزی صحیح پی ال سی ها می توانند به افزایش کارایی و کاهش هزینه های عملیاتی کمک کنند.
