کاربرد الکتروموتور تک فاز

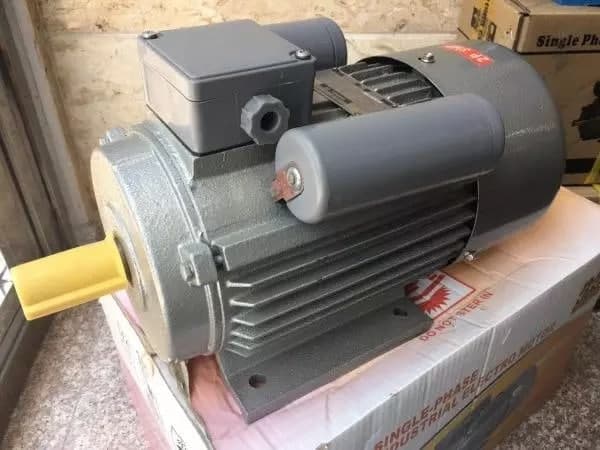

الکتروموتورهای القایی تک فاز

به دلیل قیمت مناسب و کم بودن هزینه نگهداری بیشترین مصرف را در صنعت دینام های القایی تک فاز دارند در این مدل از الکتروموتورها از یک کلاف یا پیچه استفاده می شود. و با یک منبع تغذیه متناوب تک فاز کار می کند. موتور تک فاز القایی خود راه انداز نیست و در تمام الکتروموتورهای القایی تک فاز، روتور از نوع قفس سنجابی است. هنگامی که موتور به یک منبع تغذیه تک فاز متصل است کلاف اصلی دارای جریانی متناوب می‌شود. این جریان متناوب میدان مغناطیسی ضربانی تولید می‌کند. به سبب القا، روتور تحریک می‌شود.

چون میدان مغناطیسی اصلی ضربانی است گشتاوری که برای چرخش موتور الکتریکی لازم است بوجود نمی‌آید و سبب ارتعاش روتور و نه چرخش آن می‌شود. از این رو الکتروموتور القایی تک فاز به دستگاه آغازگر (استارتر)  نیاز دارد که می‌ تواند ضربات آغازی را برای چرخش موتور تولید کند. استارتر الکتروموتورهای القایی تک فاز اساساً کلاف اضافی در استاتور است (پیچ راه انداز). کلاف استارت می‌تواند دارای خازنهای سری و یا سوئیچ گریز از مرکز باشد.

الکتروموتورهای تکفاز با خازن دائمی، جریان راه اندازی پایینی دارند که معمولاً در کمتر از ۲۰۰ درصد جریان نامی است که آنها را برای کاربریهایی دارای پریود‌های خاموش-روشن با سرعت بالا بسیار مناسب می‌سازد. این الکتروموتورهای تک فاز امتیازات فراوانی دارند. طراحی موتور الکتریکی به راحتی برای استفاده با کنترل کننده‌های سرعت دوران می‌تواند اصلاح شود.

همچنین می‌توانند برای بازدهی بهینه و ضریب توان بالا در بار نامی طراحی شوند. آنها به عنوان قابل اطمینان‌ترین الکتروموتور تک فاز مطرح می‌شوند. مخصوصا به این خاطر که به سوئیچ گریز از مرکز نیازی ندارند. این موتورها بسته به طراحیشان کاربری بسیار متنوعی دارند که شامل فنها، دمنده‌ها با نیاز به گشتاور استارت کم و پریودهای کاری غیر دائمی مانند بازکننده‌های درب گاراژها می‌شود.

این موتورها دو پیچه دارند. در پیچه استارت این دینام، سیم نازک تر و تعداد دور کمتر نسبت به پیچه اصلی برای بوجود آوردن مقاومت بیشتر ساخته می شود این الکتروموتور فاز شکسته با عنوان استارت القایی / کارکرد القایی هم شناخته می شود. در میدان پیچه استارت در زاویه ای غیر از آنچه که پیچه اصلی دارد قرار می گیرد که سبب آغاز چرخش محور الکتروموتور می گردد.

پیچه اصلی که از سیم ضخیم تری ساخته شده‌ است موتور الکتریکی را همیشه در حالت چرخش باقی نگه می‌ دارد. کاربری های خوب برای الکتروموتورهای فاز شکسته شامل سنگ سمباده های کوچک، دمنده‌ ها و فنهای کوچک و دیگر دستگاههایی با نیاز به گشتاور آغازین کم و با نیاز به الکتروموتور هایی با قدرت ۱/۲۰ تا ۱/۳ اسب بخار می‌باشد. این الکتروموتورها در کاربریهایی که نیاز به روشن و خاموش کردن های پیاپی و یا نیاز به گشتاور زیاد دارند مناسب نیست.

این نوع همان موتور با فاز شکسته، اصلاح شده با خازنی سری با آن برای بهبود استارت است. همانند دینام معمولی با فاز شکسته، این نوع موتور یک سوئیچ گریز از مرکز داشته که هنگامی که محور الکتروموتور به ۷۵ درصد سرعت نامی می‌رسد، پیچه استارت را از مدار خارج می‌نماید. از آنجا که خازن در مدار استارت است، گشتاور استارت بیشتری تولید می‌کند که معمولاً در حدود ۲۰۰ تا ۴۰۰ درصد گشتاور نامی است و جریان استارت معمولاً بین ۴۵۰ تا ۵۷۵ درصد جریان نامی است که بسیار کمتر از موتور با فاز شکسته و به علت سیم ضخیمتر در مدار استارت است. نوع اصلاح شده‌ ای از الکتروموتور با استارت خازنی، الکتروموتور با استارت مقاومتی است.

در این نوع الکتروموتور خازن استارت با یک مقاومت جایگزین شده‌ است. الکتروموتور با استارت مقاومتی در کاربریهایی مورد استفاده قرار می‌گیرد که میزان گشتاور استارت، کمتر از مقداری که الکتروموتور با استارت خازنی تولید می‌کند لازم است. صرف نظر از هزینه، این الکتروموتور امتیازات عمده‌ای نسبت به موتور الکتریکی با استارت خازنی ندارد. این موتورها در انواع مختلف کاربریهای پولی و تسمه‌ای مانند تسمه نقاله‌های کوچک و در پمپها، دمنده‌های بزرگ و کاربریهای چرخ دنده‌ای به خوبی استفاده می‌شوند.

این محصول نوعی خازن به طور دائم متصل به صورت سری به پیچه استارت دارد. این کار سبب آن می‌شود که پیچه استارت تا زمانی که محور الکتروموتور به سرعت چرخش نامی خود برسد به صورت پیچه‌ای کمکی عمل کند. از آنجا که خازن عملکرد اصلی، باید برای استفاده مداوم طراحی شده باشد، نمی‌تواند توان استارتی معادل یک الکتروموتور استارت خازنی ایجاد نماید. گشتاور استارت یک الکتروموتور تکفاز با خازن دائمی معمولاً کم و در حدود ۳۰ تا ۱۵۰ درصد گشتاور نامی‌ است.

این نوع، همانند موتور با استارت خازنی، خازنی از نوع استارتی در حالت سری با پیچه کمکی برای گشتاور زیاد استارت دارد. همچنین مانند یک الکتروموتور با خازن دائمی، خازنی از نوع کارکرد دائم دارد که در کنار خازن استارت در حالت سری با پیچه کمکی است که بعد از شروع به کار الکتروموتور از مدار خارج می‌شود. این حالت سبب بوجود آمدن گشتاوری اضافی می‌شود.

این نوع موتور الکتریکی می‌تواند برای بازده بیشتر طراحی شود. این الکتروموتور بخاطر خازنهای کارکرد دائم و استارت و سوئیچ گریز از مرکز آن نسبتا پر هزینه‌ است. این الکتروموتور می‌تواند در بسیاری از کاربریهایی که از هر الکتروموتور تک فاز دیگری انتظار می‌رود استفاده شود. این کاربریها شامل ماشینهای مرتبط با چوب، کمپرسورهای هوا، پمپهای آب فشار قوی، پمپهای تخلیه و دیگر کاربردهای نیازمند گشتاورهای بالا می‌شوند.

موتورهای تک فاز با قطب سایه دار فقط یک پیچه یا کلاف اصلی دارند و پیچه یا کلاف راه انداز ندارند. استارت خوردن بوسیله طرح خاص آن که حلقه پیوسته مسی ای را دور قسمت کوچکی از هر قطب موتور الکتریکی حلقه می‌کند انجام می‌شود. این سایه که قطب را دو تکه می‌کند سبب می‌شود که میدان مغناطیسی ای ضعیفتر در ناحیه سایه خورده نسبت به قسمت دیگر و در کنار آن بوجود آید. تعامل میان میدانها محور را به چرخش وامی دارد. چون الکتروموتور با قطب سایه خورده پیچه استارت، سوئیچ استارت و یا خازن ندارد از نظر الکتریکی ساده و ارزان است. همچنین سرعت آن را صرفا با تغییر ولتاژ یا بوسیله یک پیچه با چند دور مختلف می‌توان کنترل کرد. ساختار الکتروموتور با قطب سایه خورده از نظر مکانیکی اجازه تولید انبوه را می‌دهد.

در حقیقت این نوع به الکتروموتورهای یکبار مصرف معروف می باشند. بدین معنی که جایگزین کردن آنها ارزانتر از تعمیر آنهاست. الکتروموتورهای با قطب سایه دار مشخصات مثبت زیادی دارند. اما چندین مورد عیب هم دارند. گشتاور استارت کم آن معمولاً ۲۵ تا ۷۵ درصد گشتاور نامی است. آنها الکتروموتورهایی با اتلاف بالا هستند که سرعتی حدود ۷ تا ۱۰ درصد سرعت سنکرون دارند.

عموماً بازده این نوع بسیار پایین است (کمتر از ۲۰ درصد). هزینه اولیه پایین آن را برای قدرت کمتر یا کاربردهای با کار کمتر مناسب می‌سازد. شاید وسیعترین استفاده از آنها در فنهای چند سرعته برای استفاده خانگی است. ولی گشتاور کم، الکتروموتور تک فاز دارای قطب سایه دار را برای بیشتر کاربریهای صنعتی یا تجاری که در آنها کار مداوم یا پریود‌های گردش بیشتر معمول است غیر قابل استفاده می‌کند.
