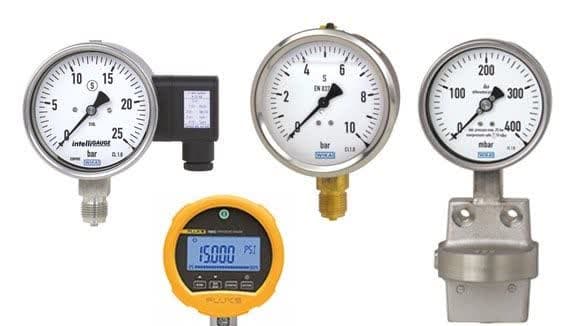

گیج فشار چیست؟

گیج فشار در واقع دستگاهی است که فشار (شدت) یک سیال را اندازه گیری می کند. برای راه اندازی و تنظیم ماشین های الکتریکی سیال باید از گیج های فشار استفاده شود و وجود آنها برای عیب یابی ضروری است. سیستم های قدرت سیال بدون فشار سنج غیرقابل پیش بینی و غیرقابل اعتماد هستند. با استفاده از گیج فشار، می‌توانید مطمئن باشید که هیچ نشتی یا تغییر فشاری وجود ندارد که بر عملکرد سیستم هیدرولیک تأثیر بگذارد. از آنجایی که سیستم هیدرولیک طوری طراحی شده است که فقط در محدوده فشار معینی کار کند، فشار سنج باید در همان محدوده قرار گیرد.

گیج فشار هیدرولیک

گیج فشار هیدرولیک می تواند تا 10000 psi را اندازه گیری کند، اگرچه حداکثر فشار هیدرولیک معمولاً در محدوده 3000 تا 5000 psi است. یک گیج هیدرولیک اغلب روی پمپ فشار یا نزدیک آن نصب می شود تا فشار سیستم را نشان دهد. اما می توان آن را در هر جایی از سیستم که کنترل فشار لازم است نصب کرد. به خصوص اگر مدارهای فرعی با فشاری متفاوت از پمپ کار کنند، مثلاً پس از یک شیر فشار شکن. شیرهای فشار شکن اغلب دارای یک دهانه گیج هستند که امکان نظارت مستقیم بر تنظیم فشار را فراهم می کند.

فشار سنج سنتی

گیج‌های فشار برای صدها سال در سیستم‌های قدرت سیال مورد استفاده قرار گرفته‌اند، بنابراین طرح‌های گیج فشار در طول زمان تکامل یافته‌اند. توسعه و تکامل گیج‌های فشار برای کاربردهای مایع، ویژگی‌های خاصی را به آنها وارد کرده است. به عنوان مثال، اتصالات فشار سنج امروزی در سیستم هیدرولیک قرار می گیرند (به عنوان مثال SAE – رزوه های مستقیم)، که از نشت سیستم جلوگیری می کند. اندازه‌گیری‌های آنالوگ در مقیاس‌های معمولی رایج است و فشارسنج‌های دیجیتال با نرم‌افزار قابل تنظیم امکان نظارت آسان بر فرآیند جریان را بر اساس فشار و پارامترهایی مانند فشار، بار، نیرو و سختی می‌دهند.

کاربرد گیج فشار

گیج های فشار نیز به طور گسترده ای در سیستم های فشار هوا و هوا استفاده می شوند، زیرا فشار باید در بسیاری از نقاط سیستم اندازه گیری شود. فشار در گیرنده و در هر FRL یا تنظیم کننده مستقل در سیستم اندازه گیری می شود. فشار گاهی اوقات در محرک های پنوماتیکی اندازه گیری می شود. فشار سنج های پنوماتیکی از 300 psi تجاوز نمی کنند، در حالی که سیستم های معمولی با 100 psi کار می کنند.

نحوه اندازه گیری فشار با فشار سنج

فشار به سه روش مطلق، گیج و خلاء اندازه گیری می شود. فشار مطلق اندازه گیری فشار مطلق هوای اطراف است که وقتی فضا پر است به صفر میل می کند، اما در سطح دریا می تواند به 14.7 psi برسد. اندازه گیری فشار مطلق بر اساس تعامل با هوای بیرون است، مانند محاسبه نسبت تراکم (cfm) جریان. فشار گیج نسبت به فشار محیط صفر است و در اکثر برنامه هایی که بدون هوای محیط کار می کنند مانند سیستم های تغذیه مایع استفاده می شود. هنگامی که مانومتر از سیستم جدا می شود، درجه آن صفر است. در نهایت، فشار خلاء بر حسب Torr یا فشار ضد اتمسفر بر حسب اینچ جیوه (اینچ جیوه) بیان می شود که می تواند برای اندازه گیری فشار اتمسفر اطراف استفاده شود.

عوامل مهم در انتخاب گیج فشار

یک گیج هیدرولیک بسته به سبک گیج و موادی که گیج از آن ساخته شده است، می تواند محدوده فشارهای مختلفی را تحمل کند. بنابراین، مهم ترین فاکتورها در انتخاب گیج فشار، سبک و جنس گیج است.

لوله های بوردون

روش‌های مختلفی برای آزمایش وجود دارد که رایج‌ترین آن‌ها آزمایش‌های لوله‌های بوردون و بیلوز است. گیج های فشار بوردون با دریافت فشار و تبدیل آن به انرژی مکانیکی کار می کنند. این انرژی صفحه گیج را حرکت می دهد و فشار جاری در سیستم را نشان می دهد. گیج فشار بوردون در حال حاضر رایج ترین فشارسنج با پیکربندی های مختلف مانند مارپیچ، مارپیچ و مارپیچ است. سبک لوله، اندازه لوله و مواد ساخته شده از آن بسته به فشار متفاوت است. یکی از مهمترین جنبه هایی که باید در نظر گرفت این است که سطح مقطع لوله با افزایش فشار تغییر می کند. به طور کلی با افزایش فشار گیج، شکل مقطع لوله به تدریج از حالت دایره ای به دایره ای تغییر می کند.

عملکرد گیج فشار بوردون ساده است. این متر از یک لوله فلزی نیم دایره تشکیل شده است که در یک سر کنتور قرار گرفته و در انتهای دیگر کنتور به مکانیزم دستگیره حساس متصل می شود. با افزایش فشار داخل لوله، نیروی سیال سعی می کند لوله منحنی را صاف کند. سپس لوله از اهرم متصل به صفحه روی صفحه دور می شود و فشار در محدوده پورت مایع را نشان می دهد.

اندازه گیری دم

عملکرد فانوس متر مشابه بوردون متر است با این تفاوت که کنتور دارای فنری است که انرژی ورودی برای حرکت بازو از طریق آن منتقل می شود. این فنر با فشار داخل لوله منبسط و منقبض می شود و انرژی تولید شده به چرخ دنده ها منتقل می شود و سوزن را روی گیج فشار حرکت می دهد.

مواد گیج فشار

محدوده فشاری که یک گیج در آن کار می کند، مهمترین عامل در تعیین موادی است که گیج از آن ساخته شده است. فشار سنج هایی که در فشارهای بالاتر کار می کنند معمولاً از موادی مانند فولاد ساخته می شوند، در حالی که گیج های فشار که در فشارهای پایین تر کار می کنند معمولاً از موادی مانند برنج ساخته می شوند. بیشتر فشار سنج های تولید شده در آمریکای شمالی 1.4 اینچ هستند. گیج های NPT نر و رزوه های SAE رایج تر هستند. استفاده از آداپتورهای نقطه آزمایش در مکان‌های مختلف در سیستم هیدرولیک به شما امکان می‌دهد بدون خرید ده‌ها فشارسنج، سیستم خود را عیب‌یابی کنید. اتصالات نقطه تست متصل به گیج را می توان در نقاط تست موجود در سرتاسر جریان پیچ کرد و فشار را در نقاط مختلف سیستم اندازه گیری کرد. بیشتر گیج های فشار 1/2 اینچ قطر دارند و در دو نوع هستند: در بالا و نوع پانل. با این حال، فشار سنج ها در هر اندازه، جنس و سبکی موجود هستند.
