تاریخچه کابل شبکه (کابل انتقال داده) کابل شبکه چیست؟

تصور کنید روزی پیام ها تنها با تلگراف و تلفن منتقل می شدند و حالا همان ارتباطات با سرعت نور از طریق فیبر نوری انجام می شوند. مسیر تحول کابل شبکه، داستان نوآوری و تلاش برای انتقال سریع تر و پایدارتر اطلاعات است. از کابل های مسی ساده تا کابل های پیشرفته Cat6 و Cat8، هر نسل نشان دهنده گام مهمی در کیفیت و سرعت ارتباطات است. این فناوری ها نه تنها دنیای ما را به هم متصل کرده اند، بلکه پایه ای محکم برای شبکه های خانگی، اداری و صنعتی ایجاد کرده اند. در این مقاله با سفر جذابی از گذشته تا امروز کابل شبکه همراه می شویم و رازهای عملکرد این بسترهای حیاتی را مورد بررسی قرار می دهیم.

بررسی تاریخچه کابل شبکه

اگر بخواهیم مسیر شکل گیری کابل شبکه را مرور کنیم، باید به قرن نوزدهم برگردیم؛ زمانی که با اختراع تلگراف، ارسال پیام از طریق سیم های مسی امکان پذیر شد. این فناوری اطلاعات را به شکل سیگنال الکتریکی منتقل می کرد و آغازگر ارتباطات سیمی بود. چند سال بعد، الکساندر گراهام بل با معرفی تلفن انتقال صدا را هم به این بستر اضافه کرد و شبکه های مخابراتی به تدریج در خانه ها و محیط های کاری گسترش یافتند.

با ورود به دهه ۱۹۵۰، نیاز به انتقال داده های تصویری و سیگنال های قوی تر باعث شد کابل کواکسیال توسعه پیدا کند. ساختار چندلایه این کابل کمک می کرد نویز کاهش پیدا کند و کیفیت انتقال بهتر شود. در دهه ۱۹۷۰ و هم زمان با معرفی اترنت، رایانه ها از طریق همین کابل ها به یکدیگر متصل شدند. با این حال، خیلی زود کابل های جفت تابیده به دلیل قیمت مناسب تر و نصب آسان تر، محبوبیت بیشتری پیدا کردند.

در دهه ۱۹۹۰ استانداردهای مشخصی برای دسته بندی کابل ها تعریف شد و رده های Cat وارد بازار شدند. کابل Cat5 امکان انتقال اطلاعات با سرعت ۱۰۰ مگابیت بر ثانیه را فراهم می کرد و نسخه های پیشرفته تر مانند Cat5e و Cat6 پاسخگوی شبکه های سریع تر شدند. در همین مسیر، فیبر نوری نیز جایگاه مهمی پیدا کرد؛ زیرا با انتقال داده از طریق نور، سرعت و پهنای باند بسیار بالاتری ارائه می دهد و امروز بخش مهمی از زیرساخت ارتباطی جهان را تشکیل می دهد.

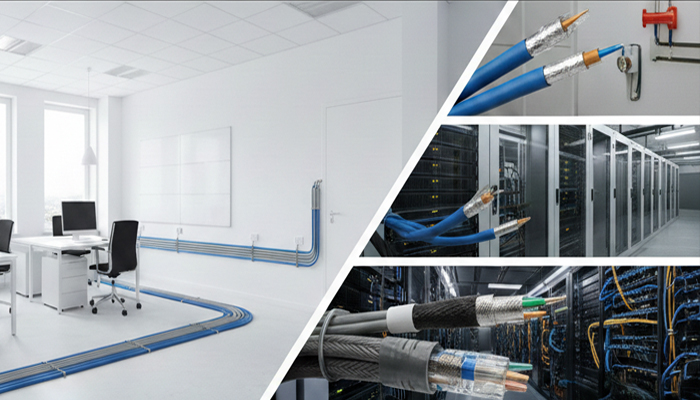

کابل شبکه چیست و چه کاربردی دارد؟

کابل شبکه یکی از مهم ترین اجزای زیرساخت هر شبکه ارتباطی است که امکان اتصال دستگاه های مختلف را فراهم می کند. زمانی که چند کامپیوتر، روتر، سوئیچ یا سرور قرار است با یکدیگر تبادل اطلاعات داشته باشند، وجود یک بستر فیزیکی مطمئن ضروری است و این وظیفه بر عهده کابل شبکه قرار دارد. این کابل ها داده ها را بسته به نوع ساختارشان به صورت سیگنال الکتریکی در کابل های مسی یا به شکل پالس های نوری در کابل های فیبر نوری منتقل می کنند. ساختار داخلی آن ها به گونه ای طراحی شده که از ایجاد نویز و اختلال جلوگیری شود و اطلاعات با سرعت و دقت مناسب بین تجهیزات جابه جا شود.

کاربرد کابل شبکه فقط به برقراری اتصال محدود نمی شود، بلکه کیفیت آن مستقیماً بر سرعت و پایداری ارتباط تأثیر می گذارد. کابل ها در دسته بندی های مختلفی مانند Cat5e، Cat6 و Cat7 عرضه می شوند که هر کدام ظرفیت مشخصی برای انتقال داده دارند و باید متناسب با نیاز شبکه انتخاب شوند. اگر انتخاب کابل با دقت انجام نشود، ممکن است شبکه با کاهش سرعت یا قطعی های مکرر مواجه شود. در شبکه های محلی، طراحی و اجرای کابل کشی اصولی معمولاً بر عهده مدیر شبکه است، اما در شبکه های گسترده، نگهداری زیرساخت ارتباطی اغلب توسط شرکت های ارائه دهنده خدمات انجام می شود.

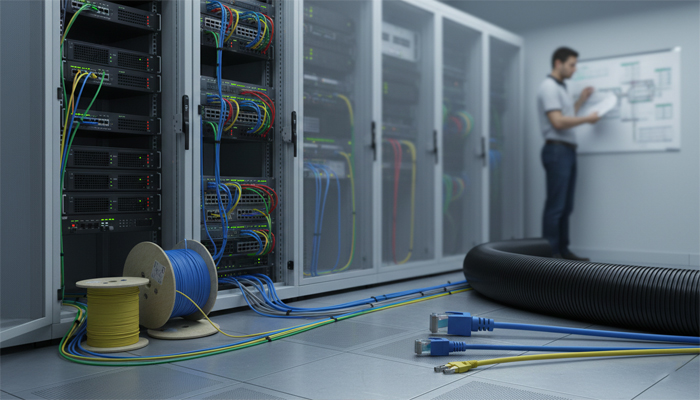

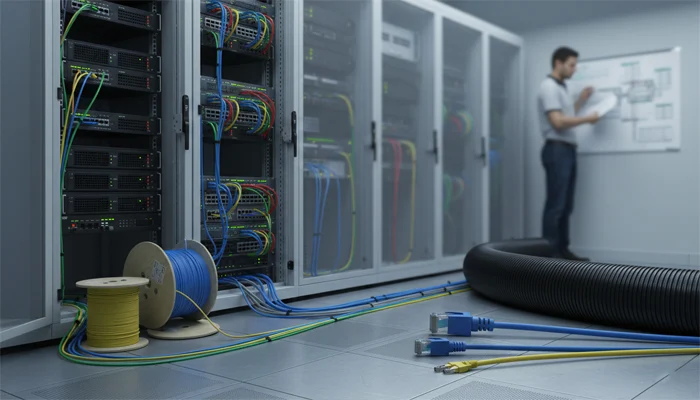

آشنایی با انواع کابل شبکه

اگر تصمیم دارید برای خرید کابل شبکه اقدام کنید، اولین قدم شناسایی انواع کابل شبکه است. کابل شبکه بر اساس 2 مؤلفه دسته بندی می شوند و تمام جزئیات مربوط به مشخصات فنی هم در این 2 مؤلفه قرار دارند. اولین مؤلفه مربوط به نوع شیلد می باشد که از اهمیت زیادی برخوردار است و مؤلفه دوم هم دسته بندی های کابل شبکه هستند که با شناخت آن ها می توانید متوجه شوید سرعت انتقال داده، پهنای باند، کاربرد و حتی متراژ استاندارد برای استفاده از نهایت سرعت انتقال داده در یک کابل شبکه چقدر است.

انواع کابل شبکه براساس نوع شیلد

در زمان طراحی یا ارتقای شبکه، توجه به نوع شیلد کابل یکی از تصمیم های کلیدی است. به طور کلی کابل های شبکه از نظر محافظت در برابر نویز به دو گروه اصلی، کابل های شبکه بدون شیلد و شیلددار تقسیم می شوند. فرض کنید قصد دارید در یک دفتر اداری کوچک کابل کشی انجام دهید؛ در چنین فضایی که تجهیزات صنعتی یا دستگاه های پرمصرف وجود ندارد، کابل های بدون شیلد معمولاً عملکرد قابل قبولی ارائه می دهند. اما اگر پروژه مربوط به یک کارگاه تولیدی یا اتاق سرور باشد که کابل ها از کنار منابع برق عبور می کنند، مدل های شیلددار انتخاب مطمئن تری خواهند بود. در این شرایط، لایه های محافظ اضافی کمک می کنند کیفیت سیگنال پایدار بماند و شبکه دچار افت یا قطعی های مکرر نشود. در ادامه شما را با انواع کابل لن از نظر نوع شبلد اشنا خواهیم کرد.

• کابل شبکهUTP : این نوع کابل فاقد لایه محافظ فلزی است و بیشتر در شبکه های داخلی با سطح نویز پایین استفاده می شود. نصب آسان، انعطاف پذیری مناسب و قیمت اقتصادی، آن را به گزینه ای رایج برای دفاتر و واحدهای اداری تبدیل کرده است.
• کابل شبکه FTP: در این ساختار یک لایه فویل کلی اطراف زوج سیم ها قرار دارد که تأثیر نویزهای محیطی را کاهش می دهد. برای فضاهایی که کابل در مجاورت سیم کشی برق عبور می کند، انتخابی منطقی و قابل اعتماد محسوب می شود.
• کابل شبکه STP: هر زوج سیم در این نوع از کابل شبکه دارای شیلد مجزا است و همین ویژگی باعث کاهش تداخل و کراس تاک می شود. این کابل انتقال داده در محیط هایی که تجهیزات الکتریکی زیادی وجود دارد، عملکرد پایدارتر و مطمئن تری ارائه می دهد.
• کابل شبکه SFTP: این کابل ترکیبی از شیلد بافته شده و فویل محافظ را در ساختار خود دارد. در پروژه های حساس مانند مراکز داده یا محیط های صنعتی، بیشترین سطح حفاظت از سیگنال را فراهم می کند.

انواع کابل شبکه براساس سرعت و پهنای باند (Cat)

کابل‌های شبکه براساس استانداردی با عنوان Category یا به‌اختصار Cat دسته‌بندی می‌شوند. عددی که بعد از عبارت Cat قرار می‌گیرد، نشان‌دهنده نسل و توانایی فنی کابل در انتقال اطلاعات است. هرچه این عدد بالاتر باشد، کابل معمولاً از فرکانس بیشتر، سرعت انتقال بالاتر و مقاومت بهتر در برابر نویز و تداخل پشتیبانی می‌کند.

البته رده کابل به‌تنهایی تعیین‌کننده سرعت نهایی شبکه نیست. عواملی مانند طول مسیر، کیفیت کابل، جنس مغزی، نوع سوکت، نحوه نصب، تجهیزات شبکه و میزان نویز محیط نیز بر عملکرد نهایی تأثیر دارند. برای مثال، استفاده از کابل Cat6 به این معنی نیست که شبکه در هر شرایطی سرعت ۱۰ گیگابیت بر ثانیه خواهد داشت؛ زیرا کارت شبکه، سوئیچ، روتر و سایر تجهیزات نیز باید از این سرعت پشتیبانی کنند.

کابل شبکه Cat5

کابل Cat5 یکی از نسل‌های قدیمی کابل شبکه است که برای انتقال داده با سرعت حداکثر ۱۰۰ مگابیت بر ثانیه و فرکانس ۱۰۰ مگاهرتز استفاده می‌شد. این کابل از چهار زوج سیم تابیده تشکیل شده است، اما در بسیاری از شبکه‌های قدیمی تنها دو زوج آن برای انتقال اطلاعات مورد استفاده قرار می‌گرفت.

امروزه کابل Cat5 تقریباً منسوخ شده و استفاده از آن برای اجرای شبکه‌های جدید توصیه نمی‌شود. حتی در پروژه‌های خانگی و اداری کوچک نیز بهتر است حداقل از کابل Cat5e استفاده شود.

کابل شبکه Cat5e

کابل Cat5e نسخه بهبودیافته Cat5 است. حرف e در نام این کابل از کلمه Enhanced به معنای بهبودیافته گرفته شده است. در این رده، ساختار تابش زوج سیم‌ها به‌گونه‌ای اصلاح شده که تداخل داخلی یا Crosstalk کاهش پیدا کند.

کابل Cat5e می‌تواند سرعت یک گیگابیت بر ثانیه را در مسیرهایی با طول حداکثر ۱۰۰ متر پشتیبانی کند و پهنای باند آن معمولاً ۱۰۰ مگاهرتز است. این کابل همچنان برای شبکه‌های خانگی، دفاتر کوچک، سیستم‌های تلفن تحت شبکه و برخی پروژه‌های دوربین مداربسته گزینه‌ای اقتصادی محسوب می‌شود.

بااین‌حال، برای شبکه‌هایی که احتمال ارتقای سرعت، استفاده گسترده از PoE یا افزایش تعداد کاربران در آن‌ها وجود دارد، انتخاب Cat6 آینده‌نگرانه‌تر خواهد بود.

کابل شبکه Cat6

کابل Cat6 یکی از رایج‌ترین انتخاب‌ها برای اجرای شبکه‌های امروزی است. این کابل معمولاً از فرکانس حداکثر ۲۵۰ مگاهرتز پشتیبانی می‌کند و در مقایسه با Cat5e، مقاومت بیشتری در برابر تداخل و نویز دارد.

Cat6 می‌تواند سرعت یک گیگابیت بر ثانیه را تا فاصله ۱۰۰ متر پشتیبانی کند. امکان دستیابی به سرعت ۱۰ گیگابیت بر ثانیه نیز وجود دارد، اما این سرعت معمولاً در مسیرهای کوتاه‌تر و در حدود ۳۷ تا ۵۵ متر قابل دستیابی است. متراژ دقیق به شرایط نصب، میزان نویز و کیفیت تجهیزات بستگی دارد.

این کابل برای شبکه‌های اداری، دوربین‌های تحت شبکه، سیستم‌های VoIP، تجهیزات PoE و شبکه‌های خانگی پرسرعت انتخاب مناسبی است. هنگام خرید باید به مس خالص بودن مغزی کابل، کیفیت روکش و استاندارد بودن قطر هادی‌ها توجه شود.

کابل شبکه Cat6a

کابل Cat6a نسخه پیشرفته‌تر Cat6 است. حرف a در این نام از واژه Augmented به معنای تقویت‌شده گرفته شده است. این کابل از پهنای باند ۵۰۰ مگاهرتز پشتیبانی می‌کند و می‌تواند سرعت ۱۰ گیگابیت بر ثانیه را در مسیر استاندارد ۱۰۰ متری ارائه دهد.

Cat6a در مقایسه با Cat6 معمولاً ضخامت بیشتری دارد و مقاومت آن در برابر تداخل بین کابل‌ها یا Alien Crosstalk بالاتر است. به همین دلیل، در شبکه‌های سازمانی، مراکز داده، اتاق‌های سرور، سیستم‌های نظارتی بزرگ و پروژه‌هایی که به انتقال پایدار حجم زیادی از اطلاعات نیاز دارند استفاده می‌شود.

هزینه کابل، سوکت و تجهیزات Cat6a بیشتر است و نصب آن نیز به فضای بیشتری نیاز دارد. بنابراین برای پروژه‌های کوچک، استفاده از آن همیشه ضروری یا مقرون‌به‌صرفه نیست.

کابل شبکه Cat7

کابل Cat7 برای شبکه‌هایی با پهنای باند بالا و محیط‌های دارای نویز الکترومغناطیسی طراحی شده است. این کابل معمولاً دارای شیلد کلی و شیلد جداگانه برای هر زوج سیم است و از فرکانس‌هایی تا حدود ۶۰۰ مگاهرتز پشتیبانی می‌کند.

Cat7 می‌تواند سرعت ۱۰ گیگابیت بر ثانیه را تا فاصله ۱۰۰ متر پشتیبانی کند. شیلد قوی آن باعث می‌شود برای محیط‌های صنعتی، مراکز داده و مسیرهایی که کابل شبکه در نزدیکی تجهیزات الکتریکی قرار می‌گیرد مناسب باشد.

نکته مهم این است که Cat7 در استانداردهای ISO/IEC تعریف شده، اما در استاندارد کابل‌کشی ANSI/TIA جایگاه رایجی ندارد. همچنین کانکتورهای اصلی تعریف‌شده برای این استاندارد GG45 و TERA هستند. بسیاری از کابل‌هایی که در بازار با عنوان Cat7 و کانکتور RJ45 عرضه می‌شوند، ممکن است تمام مشخصات فنی استاندارد واقعی Cat7 را نداشته باشند. به همین دلیل، هنگام خرید باید مشخصات فنی، برند، دیتاشیت و نتیجه تست کابل با دقت بررسی شود.

کابل شبکه Cat8

کابل Cat8 یکی از سریع‌ترین رده‌های کابل مسی شبکه است که بیشتر برای ارتباطات کوتاه در مراکز داده و اتاق‌های سرور طراحی شده است. این کابل از پهنای باندی تا ۲۰۰۰ مگاهرتز پشتیبانی می‌کند و قابلیت انتقال اطلاعات با سرعت ۲۵ یا ۴۰ گیگابیت بر ثانیه را دارد.

برخلاف رده‌های قبلی، حداکثر طول کانال در کابل Cat8 معمولاً ۳۰ متر است. به همین دلیل، این کابل بیشتر برای اتصال سوئیچ‌ها، سرورها و تجهیزات داخل رک یا میان رک‌های نزدیک به یکدیگر استفاده می‌شود و گزینه متداولی برای کابل‌کشی عمومی ساختمان نیست.

Cat8 معمولاً دارای شیلد قوی است و برای عملکرد صحیح به تجهیزات، سوکت‌ها و اجرای کاملاً استاندارد نیاز دارد. استفاده از این کابل در یک شبکه معمولی، بدون داشتن تجهیزات ۲۵ یا ۴۰ گیگابیتی، افزایش محسوسی در سرعت ایجاد نمی‌کند.

مقایسه انواع کابل شبکه

✔️ Cat5: پهنای باند ۱۰۰ مگاهرتز، سرعت حداکثر ۱۰۰ مگابیت بر ثانیه و مناسب شبکه‌های قدیمی.

✔️ Cat5e: پهنای باند ۱۰۰ مگاهرتز، سرعت یک گیگابیت بر ثانیه تا فاصله ۱۰۰ متر و مناسب شبکه‌های خانگی و دفاتر کوچک.

✔️ Cat6: پهنای باند ۲۵۰ مگاهرتز، سرعت یک گیگابیت تا فاصله ۱۰۰ متر و امکان دستیابی به سرعت ۱۰ گیگابیت در فواصل کوتاه‌تر.

✔️ Cat6a: پهنای باند ۵۰۰ مگاهرتز، سرعت ۱۰ گیگابیت بر ثانیه تا فاصله ۱۰۰ متر و مناسب شبکه‌های سازمانی و اتاق‌های سرور.

✔️ Cat7: پهنای باند حدود ۶۰۰ مگاهرتز، سرعت ۱۰ گیگابیت بر ثانیه تا فاصله ۱۰۰ متر و مناسب محیط‌های صنعتی و پرنویز.

✔️ Cat8: پهنای باند ۲۰۰۰ مگاهرتز، سرعت ۲۵ یا ۴۰ گیگابیت بر ثانیه تا فاصله ۳۰ متر و مناسب مراکز داده و تجهیزات داخل رک.

هنگام انتخاب رده کابل شبکه به چه نکاتی توجه کنیم؟

انتخاب کابل با عدد Cat بالاتر همیشه به معنی خرید بهتر نیست. کابل مناسب باید براساس نیاز واقعی پروژه انتخاب شود. پیش از خرید، سرعت مورد نیاز، طول مسیر، احتمال توسعه شبکه، میزان نویز محیط، نوع تجهیزات و بودجه پروژه را بررسی کنید.

برای بیشتر شبکه‌های خانگی و اداری امروزی، کابل Cat6 انتخاب مناسبی است. در شبکه‌های سازمانی که به سرعت پایدار ۱۰ گیگابیت بر ثانیه نیاز دارند، Cat6a گزینه مطمئن‌تری خواهد بود. Cat8 نیز بیشتر برای مراکز داده و ارتباطات بسیار پرسرعت در فواصل کوتاه کاربرد دارد.

علاوه بر رده کابل، به نوع مغزی نیز توجه کنید. کابل‌های دارای مغزی مس خالص یا CU معمولاً افت سیگنال و مقاومت الکتریکی کمتری نسبت به کابل‌های C‌CA دارند و برای مسیرهای طولانی، تجهیزات PoE و پروژه‌های حرفه‌ای گزینه مناسب‌تری هستند.

همچنین نوع شیلد کابل باید با شرایط محیط نصب هماهنگ باشد. در محیط‌های معمولی، کابل UTP می‌تواند پاسخ‌گوی نیاز شبکه باشد؛ اما در مکان‌های دارای نویز الکترومغناطیسی، استفاده از کابل‌های FTP، F/UTP یا S/FTP انتخاب مطمئن‌تری خواهد بود.

کیفیت پچ پنل، کیستون، سوکت و نحوه اجرای کابل‌کشی نیز اهمیت زیادی دارد. استفاده از کابل Cat6 در کنار تجهیزات نامناسب یا نصب غیراصولی، لزوماً عملکرد استاندارد Cat6 را فراهم نمی‌کند. به همین دلیل، بهتر است تمام اجزای مسیر شبکه از یک رده و کیفیت متناسب برخوردار باشند.

جمع‌بندی

رده‌بندی Cat به خریداران کمک می‌کند کابل شبکه را براساس سرعت، پهنای باند و شرایط پروژه انتخاب کنند. کابل‌های Cat5 و Cat5e بیشتر برای شبکه‌های قدیمی یا کاربردهای سبک مناسب‌اند، درحالی‌که Cat6 و Cat6a بخش زیادی از نیاز شبکه‌های امروزی را پوشش می‌دهند. Cat7 برای محیط‌های پرنویز و Cat8 برای ارتباطات بسیار پرسرعت مراکز داده طراحی شده است.

برای رسیدن به سرعت و پایداری مطلوب، تنها عدد Cat را در نظر نگیرید. کیفیت ساخت کابل، مس خالص بودن هادی، طول مسیر، نوع شیلد، کیفیت سوکت، نحوه کابل‌کشی و سازگاری تجهیزات شبکه همگی در نتیجه نهایی مؤثر هستند. انتخاب کابل متناسب با شرایط واقعی پروژه، علاوه بر جلوگیری از هزینه اضافی، امکان توسعه شبکه در آینده را نیز فراهم می‌کند.
