پروفیل زد؛ بررسی انواع کاربردها و مزیت های هریک

به نقل از سایت پیشخوان، پروفیل زد یا پرلین زد، در دسته مقاطع باز قرار می‌گیرد و طبق استانداردهای رایج توسط کارخانجات مختلف تولید و به بازار عرضه می‌شود.

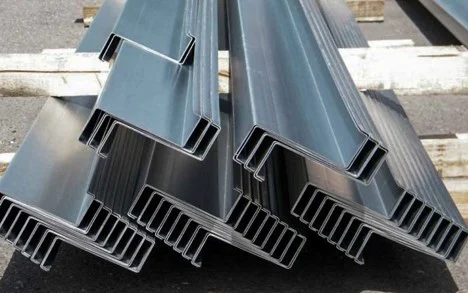

پروفیل زد چیست؟

پروفیل زد همانطور که از نامش پیداست، از مقطع عرضی به شکل حرف انگلیسی «Z» است. این مقاطع فولادی که از ورق‌های فولادی گالوانیزه یا روغنی تحت فرآیند نورد سرد تولید می‌شوند. در ادامه جزیئات این محصول را مشاهده نماید:

اجزای پرلین زد سایز (میلی ‌متر)
بال بالا (A) 50 تا 100
لبه بالا (C1) 15 تا 30
سایز بال (B) 50 تا 100
سایز لبه پایین (C2) 15 تا 30
حد فاصل بین بال پایین و بال بالا (H) 100 تا 400

 استانداردهای پروفیل  z

برای تولید این مقطع فولادی، دو نوع استاندارد ملی در ایران کاربرد دارند. یکی استاندارد ISIRI3694 است که به ورق‌های فولادی نورد گرم مربوط می‌شود و دومی استاندارد ISIRI5722 خواهد بود که مربوط به ورق‌های فولادی نورد سرد است. همچنین استاندارد اروپایی پروفیل‌های زد EN755-9 است.

نوع ورق کاربردی نیز شامل ورق‌های ST37 و ST52 هستند. ورق‌های ST37 به دلیل داشتن کربن کمتر می‌توانند به افزایش انعطاف پذیری محصول نهایی کمک کنند و به راحتی برش داده شوند.

نحوه تولید پروفیل زد

این مقطع فولادی با دو روش مختلف اعم از دستگاه پرس بریکت و رول فرمینگ تولید می‌شود. هر دو روش مزایا و معایب خاص خود را دارند. سپس بعد از تولید، مرحله شکل دهی و برش انجام می‌شود و در نهایت، محصول با با وسایل حمل و نقل مناسب به انبارهای مخصوص جهت عرضه به بازار منتقل می ‌شود.

مزیت های مقطع فولادی زد

از مزیت پروفیل زد می ‌توان به موارد زیر اشاره کرد:

  • توانایی بالا در تحمل بارهای کششی
  • مناسب برای مناطق جغرافیایی با شرایط زلزله خیزی
  • افزایش استحکام و پایداری کلی ساختمان
  • کاهش خرابی ناشی از طوفان‌های ناگهانی یا فرسایش خاک
  • قابلیت نصب پیچ و مهره به ویژه در سازه‌های فلزی
  • کاهش وزن ساختمان به اندازه 40 درصد وزن کلی
  • راحتی در بررسی و ارزیابی کیفیت و عیوب
  • قابلیت بازیافت و سازگاری با محیطی زیست
  • شرایط آسان در نصب و مونتاژ قطعات

انواع پروفیل زد

انواع پروفیل زد، بسته به ضخامت و ابعاد دارای وزن مشخصی هستند. در ادامه به انواع آن اشاره می‌کنیم:

  Z16

ضخامت (میلی‌متر) وزن (کیلوگرم)
2 4.9
2.5 6
3 7.2

  Z18

ضخامت (میلی‌متر) وزن (کیلوگرم)
2 5.2
2.5 6.5
3 7.7

  Z20

ضخامت (میلی‌متر) وزن (کیلوگرم)
2 5.5
2.5 6.8
3 8
3.5 9.5

  Z22

ضخامت (میلی‌متر) وزن (کیلوگرم)
2 5.8
2.5 7.2
3 8.6
3.5 10

کاربرد پروفیل زد

پروفیل‌ زد به عنوان یک عنصر استقامتی در حوزه سازه ‌های صنعتی، سازه ‌های فولادی، سیستم ‌های اتوماسیون، صنایع الکترونیک و سایر موارد به کار گرفته می‌ شوند. از کاربردهای نوع Z می‌ توان به موارد زیر اشاره کرد:

  • استفاده در کشتی سازی
  • سقف‌های سالن ‌های چند طبقه
  • سقف کارخانجات
  • آشیانه هواپیما‌ها
  • ساختمان ‌های چند طبقه
  • ایستگاه‌ های سوخت رسانی
  • ریل‌ها و پایه‌ها
  • ایستگاه ‌های اتوبوس
  • جهت ساخت فریم فلزی
  • سقف‌های کاذب
  • قاب‌های درب و پنجره
  • تیر و خرپا در سازه ‌های فلزی

تولید کنندگان مقاطع فولادی z

از کارخانجات برتر تولیدگان پروفیل زد در کشور می‌توان به موارد زیر اشاره کرد:

  • نورد ساوه
  • آسیا
  • آپادانا
  • صنعتی سافا
  • آریا صنعت دلیجان
  • لوله اصفهان
  • لوله حدادگستر
  • سریر صنعت امیر
  • شاهین فلز سپاهان

نصب پرلین زد

در نصب پروفیل، ابتدا باید تیرها و ستون‌ها سوله را اجرا کنید. سپس تیرهای آن در سقف به وسیله پیچ و مهره به قاب‌های اصلی متصل خواهند شد. حالا باید پروفیل‌ها در دو طرف سقف در جهت مخالف هم نصب کنید. در هر صورت، نصب آنها، نیاز به طراحی و اجرای دقیق طبقه نقشه‌های سازه دارد.

قیمت پروفیل زد

لیست قیمت پروفیل زد براساس عوامل مختلف تعیین می‌شوند. هر چه ابعاد مقطع بزرگتر باشد، به دلیل وزن بالاتر، قیمت بیشتر است. عوامل تاثیرگذار بر قیمت عبارتند از:

  • مشخصات فنی
  • نرخ ارز
  • میزان عرضه و تقاضا
  • برند تولیدکننده
  • روش تولید
  • نرخ حمل و نقل
  • هزیه‌ های نیروهای انسانی
  • هزینه ‌های تجهیزات

کلام آخر

با شناخت ویژگی پروفیل زد می‌توانید محصول مورد نیاز خود را سفارش دهید. فقط یادتان باشد این محصول برای بسته به نوع پروژه و کاربرد مورد نظر خود انتخاب کنید. همچنین تعیین ابعاد مقطع باید به درستی محاسبه شود.

عمده کاربرد این محصول، در صنعت ساختمان است اما در صنایع مختلف مانند سوله­سازی و کشتی­سازی نیز کاربرد گسترده است. برای خرید پرلین زد به تولیدکنندگان برتر کشور مراجعه کنید تا نسبت به هزینه‌ای که پرداخت خواهید کرد، حداکثر کیفیت و خدمات را دریافت کنید. محتوای این مقاله به صورت خلاصه از پروفیل زد چیست گرفته شده است.
